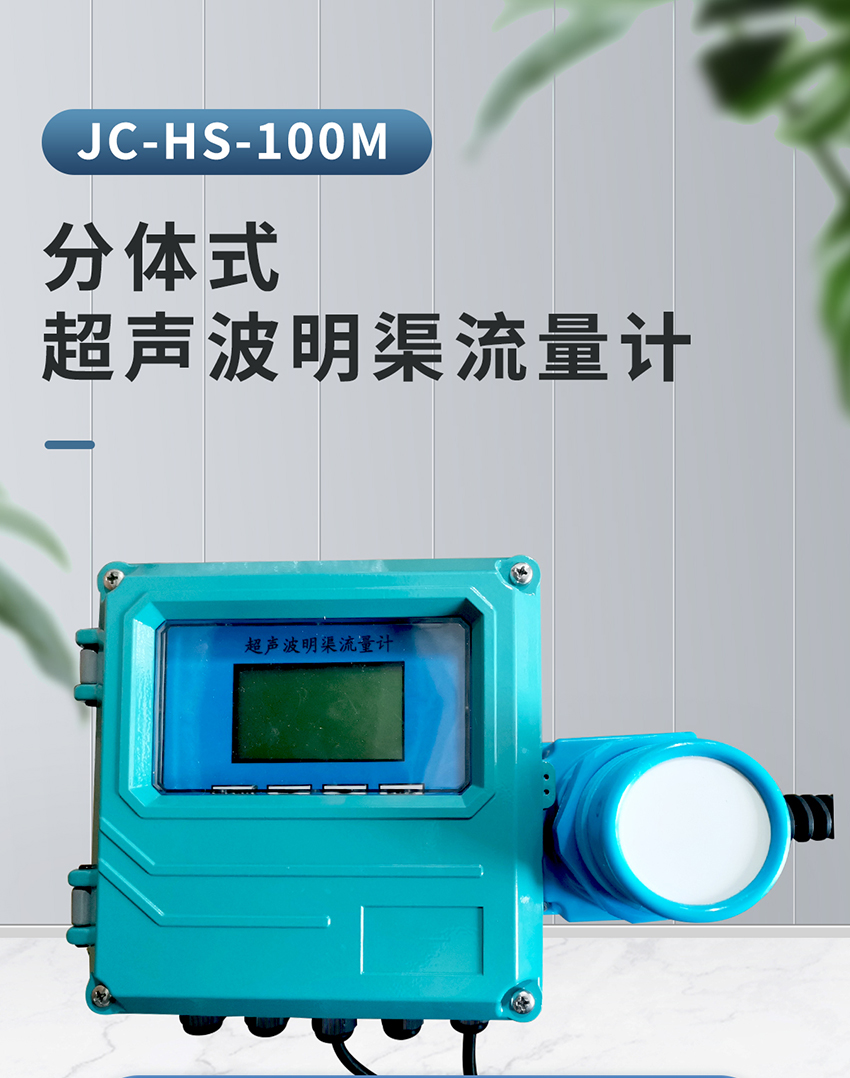

產品名稱：JC-HS-100M型分體式超聲波明渠流量計
產品價格： 我要詢價
訂 貨 號：A040309
型 號：JC-HS-100M
庫存狀況：按合同發貨
配送方式：快遞、EMS、物流
15506391120
JC-HS-2便攜式水文流速流量儀
查看詳情
LSH10-1QC型超聲波多普勒流速流量儀
查看詳情
JC-HS-300H型便攜式超聲波水深儀
查看詳情
JC-GSY-50鋼尺水位計
查看詳情
LSH10-1A手持式超聲波多普勒流速儀
查看詳情
HXF260記錄型系列測深儀
查看詳情
JC-YWJ-01壓力水位計
查看詳情
JC-HS-200M型分體式超聲波液位差計
查看詳情
JC-HS-200F型分體式超聲波液位計
查看詳情
JC-HS-200H型一體式超聲波液位計
查看詳情
FP111/211/311型便攜式流速儀
查看詳情
JC-HS-100F型固定分體式超聲波流量計
查看詳情
JC-HS-100H手持式超聲波流量計
查看詳情
LSH10-1型在線式超聲波多普勒流速儀
查看詳情
手持式電波流速儀 SVR
查看詳情
JC-HS便攜式水文流速儀
查看詳情
一、產品介紹
JC-HS-100M型分體式超聲波明渠流量計擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點。儀器與量水堰槽配用使用，主要用來測量污水廠、企事業單位的污水排放口、城市下水道的流量。由于JC-HS-100M型分體式超聲波明渠流量計采用超聲波穿過空氣，以非接觸的方法測量。因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的可靠性。還可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

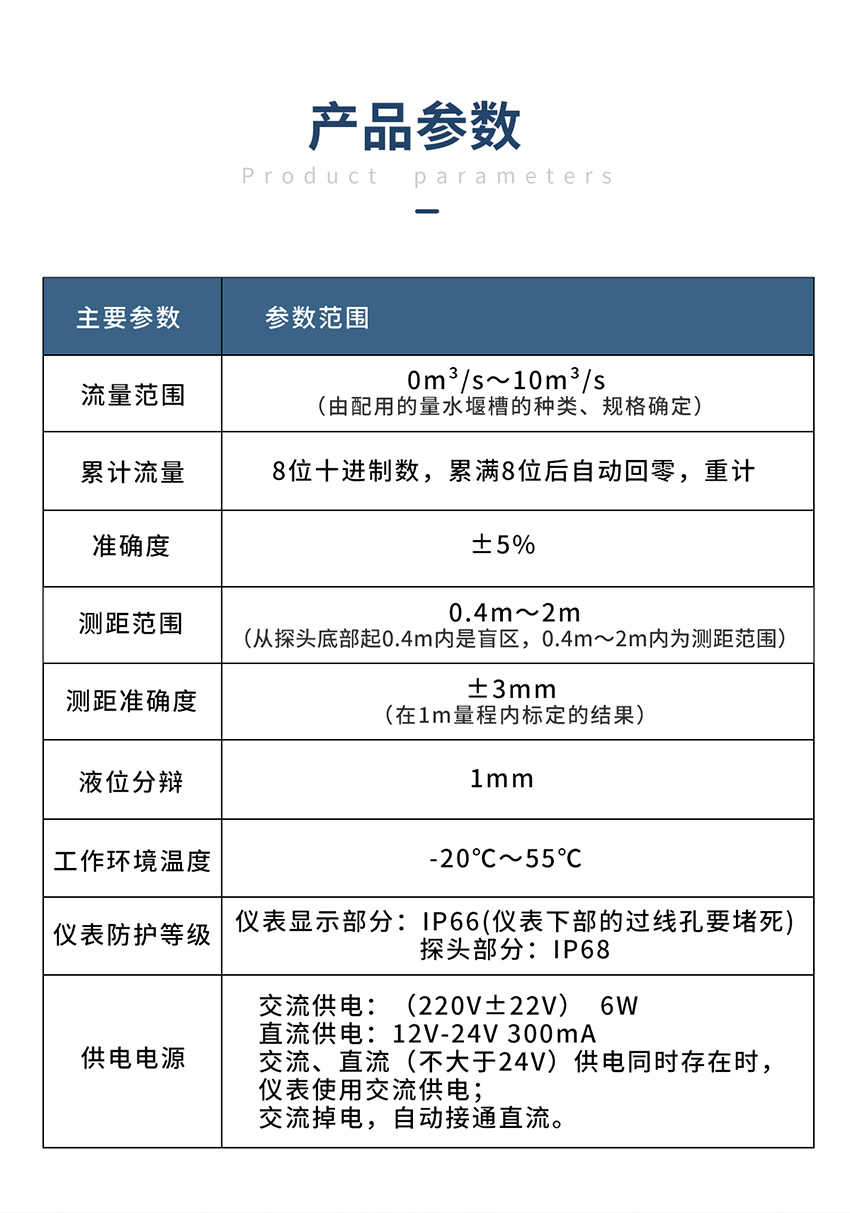

二、產品參數
1. 流量范圍：0m3/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 準確度：±5%
4. 測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W
直流供電：12V-24V 300mA
交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
三、產品特點
1、穩定可靠：我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。
2、精度高：我公司擁有的聲波智能技術，使超聲波液位計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。
3、故障率低、易安裝、易維護：本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
4、多種防護：儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能
5、全新的信號處理技術。
6、可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中。
如需產品操作視頻，請與我們聯系
采購指南
購買流速流量儀之前先我們要明確的是什么是”流速流量”,
它是用來做什么的?
一、什么是”流速流量”?
1,流速：流速指單位時間內水體移動的距離，單位為m/s。渠道和河道里的水流各點的流速是不相同的，靠近河(渠)底、河邊處的流速較小，河中心近水面處的流速大，為了計算簡便，通常用橫斷面平均流速來表示該斷面水流的速度。
2,流量： 指單位時間內通過某一過水?dāng)嗝娴乃浚瑔挝粸閙3/s。
3,流量與流速的關系：流量= 平均流速×管道截面積
二、流速流量儀是用來做什么的?
流速流量儀是一種專為水文水利、江河流速測量、農田灌溉、市政排水、工業污水、水政水資源，溝渠明渠，水利工程，建筑排水，污水測流等行業流速流量測量的一種便攜式測量儀表，它采用了特殊的超微功耗電路設計，全數字信號處理技術，使得儀表測量更加穩定可靠，測量精度高，可廣泛用于水文、水利、農灌、給排水等需要經常移動測量而且現場又無電源的場合，是目前插入式測量水流速流量較多的儀器之一。
注意:了解流速流量是什么,它的用途后,那么我們?nèi)绾蝸磉x擇合適的流速流量儀？聚創通過以下產品分類的對比,幫助您來選擇合適的產品:
|
產品類型 |
產品名稱 |
型號 |
特點 |
|
明渠式流速流量儀 |
旋漿式流速流量儀 |
可以測明渠式水文流速，符合國家明渠測量標準 |
|
|
明渠式流速流量儀 |
旋漿式流速流量儀 |
可以測明渠式水文流速，符合國家明渠測量標準,輸入橫截面積后，可以換算成流量 |
|
|
渦輪式流速儀 |
便攜式流速儀 |
區別在于探頭長度范圍不同，渦輪式流速計，用于現場測量平均流速 |
|
|
電波式流速儀 |
手持式電波流速儀 |
俗稱“雷達測速槍”，主要用于野外巡測和洪水、潰壩、決口、泥石流等應急測量，尤其適用于汛期搶測洪峰。 |
|
|
超聲波式流速儀 |
手持式超聲波多普勒流速儀 |
應用超聲“多普勒效應”原理制成的超聲測流儀 |
|
|
管道式流速流量儀 |
手持式超聲波流量計 |
JC-HS-100H |
適用于管道的流速流量的測量 |
|
在線式流速流量儀 |
在線式超聲波多普勒流速儀 |
應用超聲“多普勒效應”原理制成的超聲測流儀。它沒有旋漿、軸承等轉動部件，用超聲波技術探測流速，無摩擦、無慣性，測量點在機體前方，不破壞流場 |
|
|
在線式流速流量儀 |
分體式超聲波明渠流量計 |
JC-HS-100M |
故障率低、易安裝、易維護：本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式 |
|
在線管道式流速流量儀 |
固定分體式超聲波流量計 |
固定壁掛式或盤裝式安裝 |
|
|
在線式液位計 |
一體式超聲波液位計 |
JC-HS-200H | 本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據 |
|
在線式液位計 |
分體式超聲波液位計 |
JC-HS-200F |
分體式超聲波液位計擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點 |
|
在線式液位計 |
分體式超聲波液位差計 |
JC-HS-200M |
RS485、Modbus協議或定制協議,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點 |
備注：我公司可根據客戶要求定做非標產品,可OEM貼牌或提供中性產品。
