1、設備名稱

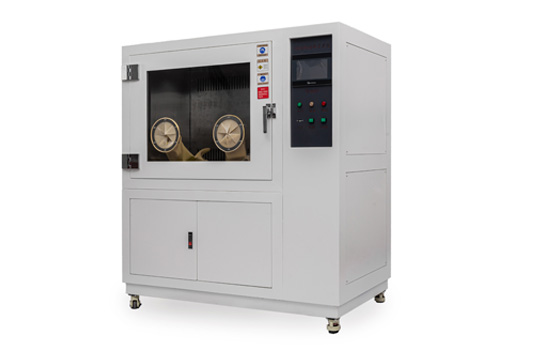

恒溫恒濕試稱重系統

2、設備型號

JC-AWS9型

3、設備主要技術參數

3.1 內部尺寸

500×850×600  （mm）（深×寬×高）

3.2 外部尺寸

780×1250×1400 （mm）（深×寬×高）

3.3 溫度范圍

15℃～40℃

3.4 溫度波動度

±0.5℃

3.5 溫度分辨率

0.1℃

3.6 濕度范圍

30～70％RH

3.7 濕度分辨率

0.1%R.H

3.8 濕度波動度

±3%R.H

3.9 電源

220V 50/60HZ

3.10 控 溫 精度:

±0.1℃

3.11 顯示分辨率：

時間：0.1min，溫度：0.1℃，濕度 0.1%RH

3.12 產品重量

200KG

3.13 樣品架

1 層

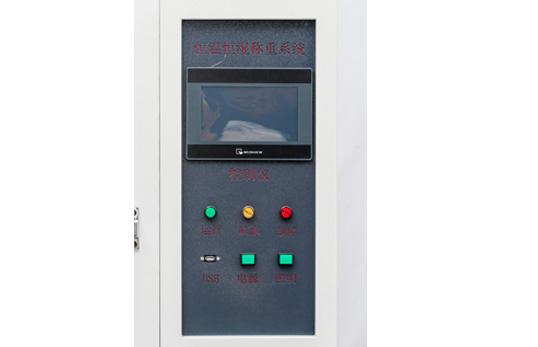

3.14 控制儀表

臺灣維綸觸摸屏控制儀表

3.15 箱門

設備內置大玻璃門一扇，玻璃門上有兩個操作入口，并配有橡膠塞兩個，

3.16 循環方式

設備采用上送風下吸風的內循環方式，保證箱體溫濕度的穩定性和均勻度

3.17 整機結構

制冷機組（外置），與主機共處一室，不影響主機工作

3.18 空氣調節

軸流風機一套。加熱器、冷凝器、加濕器。

3.19 加熱器

電熱絲式加濕器

3.20 加濕器

不銹鋼加濕器

控制方式：PID 控制方式，水位控制裝置：加熱器防干燒保護裝置

3.21 安全保護

制冷系統：壓縮機超壓保護、壓縮機電機過熱保護、壓縮機電機過熱保護、壓縮機過電流保護

恒溫恒濕箱：超溫保護、缺水保護、溫度超溫保溫、風機過熱保護電器：漏電保護、過載保護、負載短路保護

4、設備結構性能

4.1

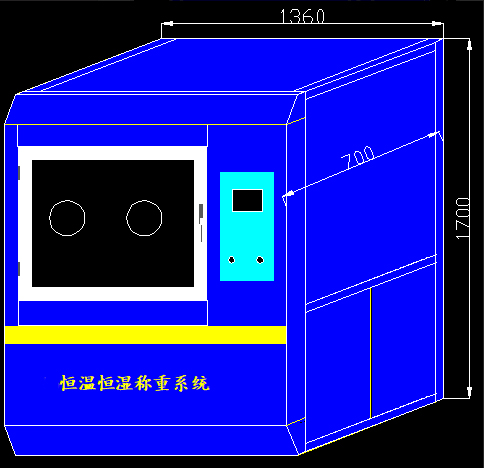

箱體參考圖

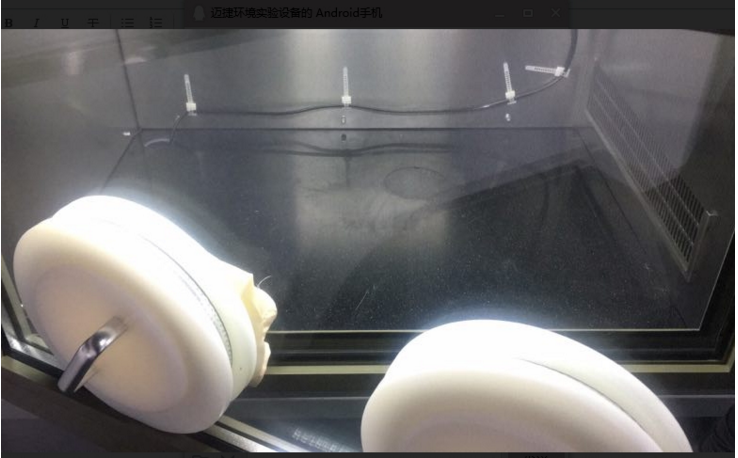

拿放產品時與外界空氣是隔離的！

4.2

送風循環系統

電機

采用進口風扇馬達+耐高溫之耐高溫鋁合金循環風扇

風道循環

風路循環采用上出風下回風設計，風壓、風速皆符合試驗標準，

離心風機

利用高品質離心風機強 力送風循環，避免任何死角，可使測試區內溫度分布均勻；

節能、靜音更好的保證良好的辦公環境及操作人員的工作環境，當前國及國內環保要求

4.3

加熱系統

①

加熱系統采用熱風循環加熱方式，溫度分布均勻完全獨立系統.

②

溫度控制輸出功率均由微電腦演算，根據內負荷大小自動控制加熱功

率，以達高精度與高效率的用電效益，更加環保節能

③

系統主要組成部分：加熱管、固態繼電器等

4.4

加濕系統

①

采用全不銹鋼淺表面蒸發式加濕器。

②

加濕除濕系統完全獨立；

水位控制：采取機械浮球水閥，避免電子式誤動作

③

供水系統：水箱、

④

加濕系統組成：加濕器、水位控制器、連接水管、軟管

4.5

制冷除濕系統

壓縮機

進口丹弗斯全封閉壓縮機，

冷卻方式

風冷

膨脹閥

丹弗斯熱力膨脹閥是專為制冷應用而設計,

電磁閥

進口意大利卡士托電磁閥主要用于制 冷系統的除霜調節和介質流向控制

冷凝器

風冷冷凝器采用大轉矩、低轉速風扇，

因此噪聲低，V 型風冷凝器還具有制冷量大，占用面積小，外形美觀等優點

蒸發器

浙江威勝
